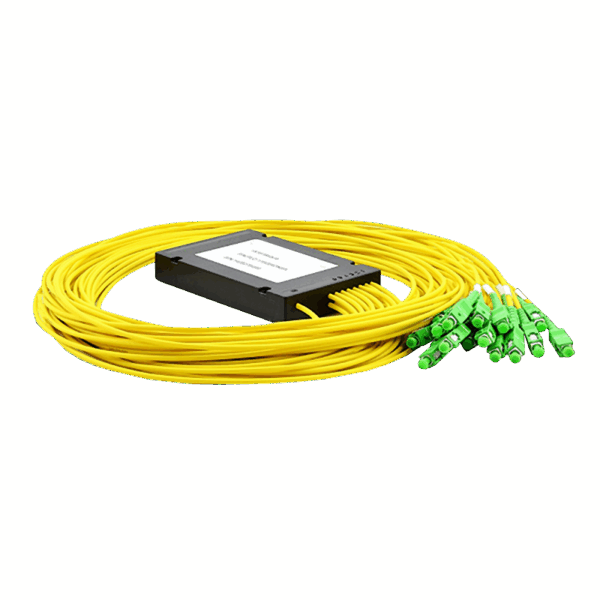

Fiber Optik Kutu Tipi Splitter
Ürün Özellikleri
PLC SPLITTER
PLC (Planar Lightwave Circuit) optik pasif splitter kompak bir gövdenin içerisinde 1 girişli optik sinyali istenilen oranda böler.
- Az yer kaplayan paket boyutu
- Optik ekipmanlarda etkili kullanım
- Yüksek güvenilirlik
Mevcut kombinasyon seçeneklerine aşağıdaki menüden ulaşabilirsiniz.
Tanımlar:
Kompak PLC (Planar Lightwave Circuit) splitter optik ekipmanların içine monte edilebilir. Bu splitterlar Pasif Optik Ağlarda en iyi çözümü sunmaktadırlar.
Özellikler:
- Düşük insertion loss
- Az yer kaplayan paket boyut. Ek kutularının içinde kullanıma uygun.
- Yüksek güvenilirlik
- Kabinetlere veya çekmecelere takılabilir.
Generic specifications 1 x n standard and premium grade*
| Parameter | Unit | 1 x 2 | 1 x 4 | 1 x 8 | 1 x 16 | 1 x 32 | 1 x 64 |
| Operating wavelength | nm | 1260 – 1650 | |||||
| Insertion loss standard grade | dB | ≤ 4.0 | ≤ 7.3 | ≤ 10.5 | ≤ 13.8 | ≤ 17.0 | ≤ 20.6 |
| Uniformity standard grade | dB | ≤ 0.6 | ≤ 0.6 | ≤ 0.8 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 |
| PDL standard grade | dB | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 |
| Insertion loss premium grade | dB | ≤ 3.8 | ≤ 7.0 | ≤ 10.2 | ≤ 13.5 | ≤ 16.8 | ≤ 20.3 |
| Uniformity premium grade | dB | ≤ 0.5 | ≤ 0.5 | ≤ 0.8 | ≤ 1.2 | ≤ 1.2 | ≤ 1.8 |
| PDL premium grade | dB | ≤ 0.2 | ≤ 0.2 | ≤ 0.2 | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 |
| Return loss | dB | ≥ 55 | |||||
| Directivity | dB | ≥ 55 | |||||
| Operating temperature | °C | –40 to +85 | |||||
| Package dimension (L x W x H) | mm | 40 x 4 x 4 | 47 x 7 x 4 | 58 x 12 x 4 | |||
