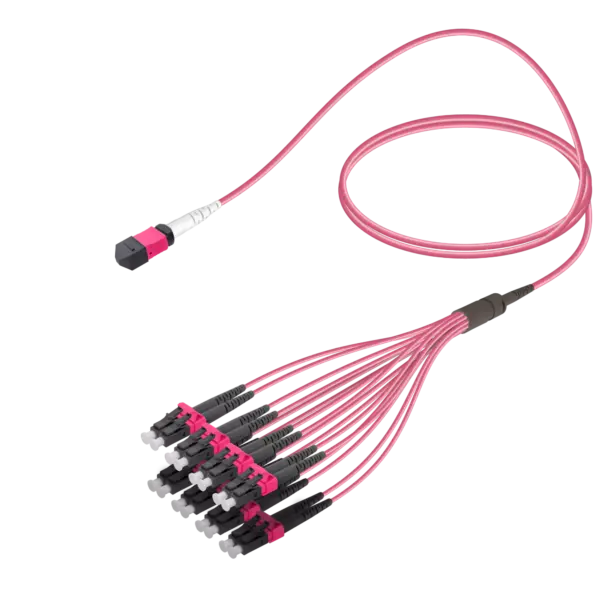

MTP Elite Dişi-LC/UPC | Base-16 | Multi Mode G651.OM4 | 3.0/1.8mm
Ürün Özellikleri
MTP Dişi den 16-LC ye Fanout yapılarında bir tarafında bir Dişi Base-16 MTP konektörü, diğer tarafında ise 8 LC/UPC Dubleks konektörü bulunur. Multi Mode kablo G651.OM4 fiberlerden oluşur. OM4 fiberler 50 µm core; 125 µm cladding çapına sahiptir. MTP konektör, daha iyi mekanik ve optik performans için tasarlanmış yüksek performanslı bir MPO (Multifiber Push On) konnektördür. MTP konnekörler 8, 12, 16 veya 24 fiberi tek bir konnektörde sonlandırabilir. Özellikle veri merkezlerinde büyük bir ‘yer avantajı’ sağlar.
MTP Erkek konnekörde iki adet pin bulunurken; MTP Dişi konnektörde karşılık olarak iki adet pin yuvası bulunur. LC Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact).
MTP/LC Fanout’u oluşturan ana kablo 16 fiberli olup 3.0 mm çapa sahiptir. Bir ucunda ‘divider’ denilen yapı bulunur ve fiberleri 16 farklı tüpe ayırır. Tüplerin çapı 1.8mm’dir.
Özellikler
- Düşük Kayıplar ile Yüksek Verimlilik
- Düşük Kayıplı, MT Elite® Çok Fiberli Konektörler
- Yüksek Kaliteli LC Konektörler
- Standartlara Uygunluk MTP: TIA 604-18, IEC (61754-7-3), (61754-7-4)
- Standartlara Uygunluk LC: IEC 61754-20, TIA 604-10-A
- Tüm kablolar %100 fabrikada test edilmiştir ve test sertifikasıyla birlikte gelir
Uygulamalar
- QSFP-DD SR8 / SFP28 SR Bağlantılar
- QSFP-DD SR8 / SFP56 SR Bağlantılar
- QSFP-DD SR8 / SFP28 SR1 Bağlantılar
Detaylar
| Yansıma Kaybı (IEC 61300-3-4-Method-B) | MTP: ≤0.35 dB, avg:0.1 dB LC: ≤0.40 dB |
| Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) | MTP: ≥ 20 dB LC: ≥ 40 dB |
| Sağlamlık | >100 mating cycles |
| Yanmazlık | UL94 V-0 |
| Çalışma Sıcaklığı | -10°C to +70°C |
| Kablo Çapı | 3.0 mm |
| MTP Konnektör Uyumluluğu | IEC 61754-7, TIA 604-5, RoHS |
