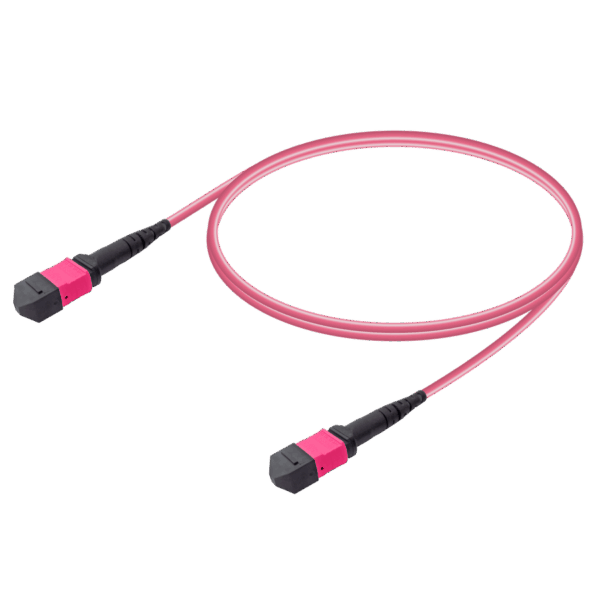

MTP Elite Erkek-Erkek Patch Cord | Base-12 | Multi Mode G651.OM4 | 3.0mm
Ürün Özellikleri
MTP Elite Erkek-Erkek Base-12 Patch Cord, 12 fiberli olup toplam 2 adet konnektörden oluşur. MTP konektör, daha iyi mekanik ve optik performans için tasarlanmış yüksek performanslı bir MPO (Multifiber Push On) konnektördür. MTP konnekörler 8, 12 veya 24 fiberi tek bir konnektörde sonlandırabilir. Özellikle veri merkezlerinde büyük bir ‘yer avantajı’ sağlar.
MTP Erkek konnekörde iki adet pin bulunurken; MTP Dişi konnektörde karşılık olarak iki adet pin yuvası bulunur.
MTP Patch Cord’u oluşturan ana kablo 12 fiberli olup 3.0 mm çapa sahiptir. Multi Mode kablo G651.OM4 fiberlerden oluşur. OM4 fiberler 50 µm core; 125 µm cladding çapına sahiptir.
Özellikler
- Düşük Insertion Loss ve Yüksek Verimlilik
- ANSI / TIA-568-C.3,
- IEEE 802.3ba
- ANSI / TIA-942’ye bağlı
- 3D interferometre ile 100% garanti verilir
- 100% fabrika testi
Uygulamalar
- QSFP+ to QSFP+ Connection
- QSFP to QSFP Connection
- 40GE to 40GE Interconnection
- PSM4 to PSM4 Connection
- 4x25G to 4x25G connection
- 400G to 400G Interconnection
Detaylar
| Yansıma Kaybı (IEC 61300-3-4-Method-B) |
Ortalama: 0.10 dB, Max: 0.35 dB |
| Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) |
≥ 60 dB |
| Sağlamlık |
>100 mating cycles |
| Yanmazlık |
UL94 V-0 |
| Çalışma Sıcaklığı |
-10°C to +70°C |
| Kablo Çapı |
3.0 mm |
| MTP Konnektör Uyumluluğu |
IEC 61754-7, TIA 604-5, RoHS |
Transceiver Modüller’in Fiber Optik Yapıları
| TRANSCEIVER |
FORM FACTOR |
CONNECTOR |
FIBER COUNT |
FIBER TYPE |
| 100G |
CFP/CFP2/CPAK |
SR10 / XSR10 |
24F MTP (MPO) |
20 |
OM3/OM4 |
| SR4 |
CPAK |
12F MTP (MPO) |
12 |
OM3/OM4 |
| SR4 / XSR4 |
QSFP28 |
12F MTP (MPO) |
8 |
OM3/OM4 |
| PSM4 |
QSFP28 |
12F MTP (MPO) |
8 |
OS2 |
| CWDM4 |
QSFP28 |
LC |
2 |
OS2 |
| LRL4 |
CFP2/CPAK/QSFP28 |
LC |
2 |
OS2 |
| SWDM4 |
QSFP28 |
LC |
2 |
OM3/OM4 |
| SR-BD |
QSFP28 |
LC |
2 |
OM3/OM4 |
| 40G |
SR4 |
QSFP+ |
12F MTP (MPO) |
8 |
OM3/OM4 |
| 40G-C/X/ESR4 |
QSFP+ |
12F MTP (MPO) |
8 |
OM3/OM4 |
| BIDI |
QSFP+ |
LC |
2 |
OM3/OM4 |
| LX4 |
QSFP+ |
LC |
2 |
OM3/OM4 |
| UNIV |
QSFP+ |
LC |
2 |
OM3/OM4, OS2 |
| LR4 / LRL4 / IR4 |
QSFP+ |
LC |
2 |
OS2 |
| SWDM4 |
QSFP+ |
LC |
2 |
OM3/OM4 |
| PLRL4 / PLR4 |
QSFP+ |
12F MTP (MPO) |
8 |
OS2 |
| 4x10G |
IR / LR |
QSFP+ |
12F MTP (MPO) |
8 |
OS2 |
| 10x10G |
LR |
CPAK |
24F MTP (MPO) |
20 |
OS2 |
| 25G |
SR |
SFP28 |
LC |
2 |
OM3/OM4 |
| LR |
SFP28 |
LC |
2 |
OM3/OM4 |
| 10G |
SR |
SFP+ |
LC |
2 |
OM3/OM4 |
| LR |
SFP+ |
LC |
2 |
OM3/OM4 |
| 1G |
SX |
SFP |
LC |
2 |
OM3/OM4 |
| LX |
SFP |
LC |
2 |
OS2 |
