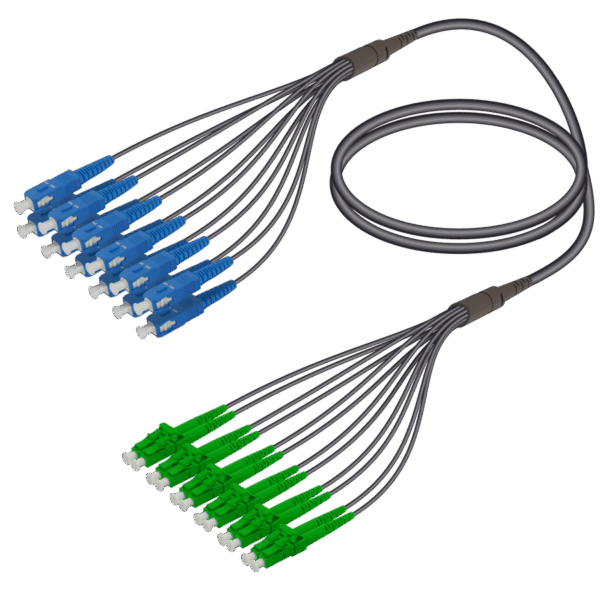

SC/UPC-LC/APC | 12 Fiber Universal Fanout | Single Mode G657.A2 | 4.8/1.8mm
SC/UPC – LC/APC 812 Fiberli Universal Fanout toplam 24 adet konnektörden oluşur. Fanout’u oluşturan ana kablo 12 fiberli olup 4.8mm çapa sahiptir, ana kablonun uçlarında ‘divider’ adı verilen yapıyla 12 fiber farklı tüplere ayrılır. Bu tüplerin çapı 1.8mm’dir. Single Mode Fanout, G657.A2 fiberlerden oluşur. A2 fiberler 9 µm core; 125 µm cladding çapına sahiptir.
SC Konnektör (Square Connector), 2.5mm çaplı ferul yapısına sahiptir, kare bir konnektördür; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact). LC Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; APC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış 8° açılı bir yapıya sahip olduğunu ifade eder (Angled Physical Contact).
Özellikler
- Yansıma Kaybı (IEC 61300-3-4-Method-B) ≤ 0.30 dB
- Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) ≥ 50 dB (UPC), ≥ 60 dB (APC)
- Sağlamlık >1000 mating cycles
- Yanmazlık UL94 V-0
- Çalışma Sıcaklığı -40°C to +85°C
- Konnektör Uç Geometrisi IEC 61755-3
- LC Konnektör Uyumluluğu IEC 61754-20, TIA 604-10-A, RoHS
- SC Konnektör Uyumluluğu IEC 61754-4, TIA 604-3, RoHS
- FC Konnektör Uyumluluğu IEC 61754–13, TIA 604–4–A, RoHS
- ST Konnektör Uyumluluğu IEC 61754–2, TIA 604–2, RoHS
- E2000 Konnektör Uyumluluğu IEC 61754 – 15, TIA 604 – 16, RoHS
