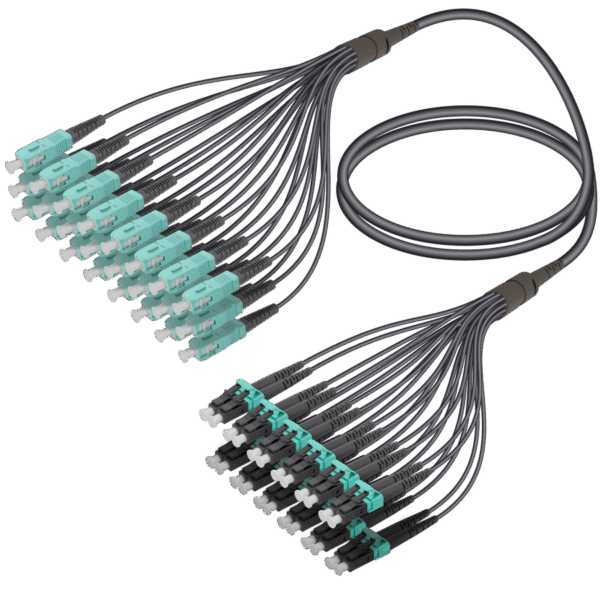

SC/UPC-LC/UPC | 24 Fiber Universal Fanout | Multi Mode G651.OM3 | 4.8/1.8mm

SC/UPC – LC/UPC 24 Fiberli Universal Fanout toplam 48 adet konnektörden oluşur. Fanout’u oluşturan ana kablo 24 fiberli olup 4.8mm çapa sahiptir, ana kablonun uçlarında ‘divider’ adı verilen yapıyla 24 fiber farklı tüplere ayrılır. Bu tüplerin çapı 1.8mm’dir. Multi Mode Fanout, G651.OM3 fiberlerden oluşur. OM3 fiberler 50 µm core; 125 µm cladding çapına sahiptir.

SC Konnektör (Square Connector), 2.5mm çaplı ferul yapısına sahiptir, kare bir konnektördür; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact). LC/UPC Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact).

Özellikler

• Yansıma Kaybı (IEC 61300-3-4-Method-B) ≤ 0.30 dB
• Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) ≥ 50 dB (UPC), ≥ 60 dB (APC)
• Sağlamlık >1000 mating cycles
• Yanmazlık UL94 V-0
• Çalışma Sıcaklığı -40°C to +85°C
• Konnektör Uç Geometrisi IEC 61755-3
• LC Konnektör Uyumluluğu IEC 61754-20, TIA 604-10-A, RoHS
• SC Konnektör Uyumluluğu IEC 61754-4, TIA 604-3, RoHS
• FC Konnektör Uyumluluğu IEC 61754–13, TIA 604–4–A, RoHS
• ST Konnektör Uyumluluğu IEC 61754–2, TIA 604–2, RoHS
• E2000 Konnektör Uyumluluğu IEC 61754 – 15, TIA 604 – 16, RoHS
