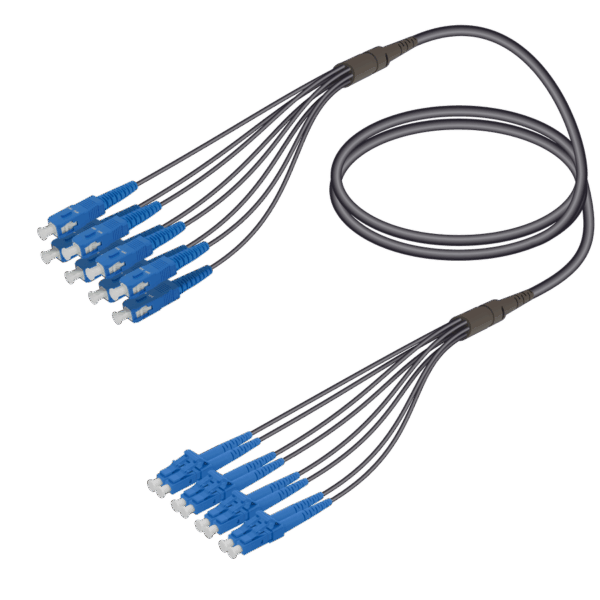

SC/UPC-LC/UPC | 8 Fiber Universal Fanout | Single Mode G657.A2 | 4.8/1.8mm
SC/UPC – LC/UPC 8 Fiberli Fanout toplam 16 adet konnektörden oluşur. Fanout’u oluşturan ana kablo 8 fiberli olup 4.8 mm çapa sahiptir, ana kablonun uçlarında ‘divider’ adı verilen yapıyla 8 fiber farklı tüplere ayrılır. Bu tüplerin çapı 1.8mm’dir. Single Mode Fanout, G657.A2 fiberlerden oluşur. A2 fiberler 9 µm core; 125 µm cladding çapına sahiptir.
SC Konnektör (Square Connector), 2.5mm çaplı ferul yapısına sahiptir, kare bir konnektördür; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact). LC/UPC Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact).
Özellikler
- Yansıma Kaybı (IEC 61300-3-4-Method-B) ≤ 0.30 dB
- Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) ≥ 50 dB (UPC), ≥ 60 dB (APC)
- Sağlamlık >1000 mating cycles
- Yanmazlık UL94 V-0
- Çalışma Sıcaklığı -40°C to +85°C
- Konnektör Uç Geometrisi IEC 61755-3
- LC Konnektör Uyumluluğu IEC 61754-20, TIA 604-10-A, RoHS
- SC Konnektör Uyumluluğu IEC 61754-4, TIA 604-3, RoHS
- FC Konnektör Uyumluluğu IEC 61754–13, TIA 604–4–A, RoHS
- ST Konnektör Uyumluluğu IEC 61754–2, TIA 604–2, RoHS
- E2000 Konnektör Uyumluluğu IEC 61754 – 15, TIA 604 – 16, RoHS
